工控机（Windows系统，电阻触摸屏最常见）校准分2套工具
工控机大多是电阻屏，分【驱动自带校准（推荐，精度更高）】和【Windows系统自带校准】两种。
区分：工控机 = 主机+触摸显示器（Windows系统）；威纶/昆仑/迪文是独立HMI人机屏，不是工控机，校准入口不一样。
方法1：触摸驱动面板（工控电阻屏首选，PenMount / eGalax 最常见）
看任务栏右下角托盘，找到触摸驱动小图标：

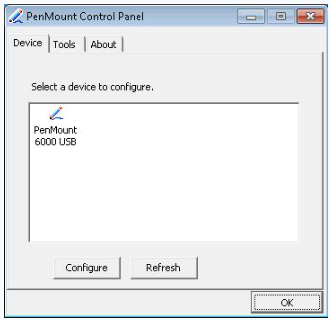

PenMount（PM）：最普遍，右键 →
Control Panel（控制面板）eGalax：开始菜单找到 eGalax Touch
点
Configure→Standard Calibration（5点标准校准），也可选9/16点高级校准用触摸笔精准点十字中心，逐个点位，完成保存；参数写到触摸控制卡，掉电保留
方法2：Windows系统自带 tabcal（通用兜底）
Win+R，输入
tabcal
打开：校准笔和触控输入的屏幕控制面板路径：控制面板 → 硬件和声音 → 平板电脑设置 → 校准
红外触摸屏（工控另一种）
红外屏一般不需要频繁校准，只有更换分辨率、重装驱动后才需要，驱动软件里点校准即可。电容工控触屏基本不用校准。
常见故障排查（校准无效先查这些）
外壳压到触摸面板、膜太厚，怎么校准都会偏移
分辨率被改动，要先把屏幕分辨率调到面板原生分辨率再校准
USB触摸线松动，换USB口
驱动丢失：设备管理器看触摸设备，重装对应驱动
区分
Windows工控机：上面两种方式
迪文HMI屏：上电快速点屏幕20次，或者SD卡放TP_CORRECT
威纶/昆仑通态：上电开机画面时长按/连续点屏幕，进入HMI内置校准
